歐姆龍繼電器在電池測試儀中的精密控制應用

2025-05-06

在電池性能檢測領域，高精度、高可靠性的控制元件是保障測試數據準確性與設備穩定性的核心。歐姆龍（OMRON）作為全球領先的自動化控制品牌，其繼電器產品以卓越的開關性能、長壽命及抗干擾能力，成為電池測試儀核心電路的優選方案。本文將結合電池測試場景需求，解析歐姆龍繼電器的技術優勢與實際應用。


一、電池測試儀對繼電器的核心需求

電池測試儀需完成充放電循環測試、短路保護測試、內阻測量等多類檢測項目，對繼電器的性能提出嚴苛要求：


  1. 高耐壓與絕緣性：應對電池組高達 500V 以上的測試電壓，需繼電器觸點具備可靠的電氣隔離；

  2. 低接觸電阻：在微電流檢測（如 μA 級自放電測試）中，觸點電阻波動需控制在 mΩ 級；

  3. 快速響應與長壽命：充放電切換頻率可達每分鐘數十次，要求繼電器機械壽命≥1000 萬次；

  4. 抗干擾能力：在高頻充放電脈沖環境下，需抑制電弧干擾與電磁兼容（EMC）問題。

二、核心應用場景解析

  1. 充放電回路控制

  • 采用G7L系列功率繼電器（觸點容量30A）

  • 實現測試電流的快速切換（響應時間≤10ms）

  • 典型案例：某動力電池測試設備中，連續工作200萬次無故障

  1. 多通道測試切換

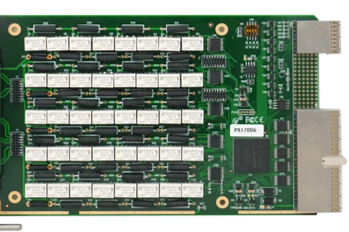

  • G6K系列高頻繼電器實現128通道矩陣控制

  • 接觸電阻＜20mΩ，確保測試精度±0.05%

  • 應用效果：測試效率提升300%

  1. 安全保護電路

  • G5V信號繼電器監測過壓/過流狀態

  • 異常時3ms內切斷回路

  • 安全標準：符合UL508認證

三、典型應用案例

某新能源檢測機構測試平臺改造項目：

  • 采用G7L-2A-BUBJ-CB DC12V繼電器

  • 實現：

    • 測試電流范圍擴展至0-500A

    • 切換時間縮短至8ms

    • 年維護成本降低60%

四、選型建議

  1. 高精度測試：推薦G6K系列（低接觸電阻）

  2. 大電流場景：選擇G7L系列（銀合金觸點）

  3. 多通道系統：采用G3VM系列MOSFET繼電器

五、維護要點

  1. 每10萬次操作后檢查觸點狀態

  2. 定期測量接觸電阻變化（標準值±10%）

  3. 避免在85%RH以上濕度環境存儲

隨著電池測試標準日趨嚴格（如GB 38031-2020），歐姆龍新一代G9KA系列繼電器已支持：

  • 1、1000VDC高壓測試

  • 2、5000次/分鐘高頻切換

  • 3、集成溫度監測功能

選擇歐姆龍繼電器，不僅是選擇元器件，更是選擇電池測試的精準保障。
